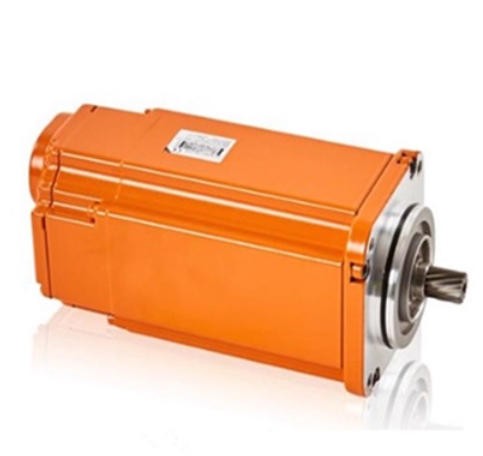

ABB 機器人伺服電機是 ABB 機器人運動執行的核心部件，負責將電能轉化為機械能，驅動各軸精準運動。其故障通常表現為 “電機不轉、異響振動、過熱報警、位置偏差” 等，需結合 “電氣性能檢測”“機械部件拆解”“負載匹配驗證” 三方面定位問題，以下按常見故障類型拆解解析與維修方案：

一、核心故障類型 1：電機不轉（無輸出，報 “軸驅動故障”）

典型現象

機器人示教器報 “30022 軸驅動故障”“30034 電機無響應”，手動盤動電機軸無卡阻，但指令下發后電機無動作，驅動器（如 DSQC346B）故障燈亮。

故障原因與維修步驟

1. 供電回路故障（優先排查，安全第一）

• 原因：電機動力線纜（U/V/W 相）斷線、接頭氧化；驅動器輸出端無電壓；熔斷器（如電機端 F1）熔斷。

• 維修操作：

• 斷電檢測線纜：斷開機器人總電源，拔下電機動力線接頭（如 DSQC668 的 X4 端子），用萬用表 “通斷檔” 測量 U/V/W 三相線纜是否導通（兩端針腳對應通斷），若某相不通，更換破損線纜（需用同規格耐高溫電纜，如 600V/10A 以上）；

• 測量驅動器輸出電壓：上電后，在示教器發送 “點動指令”，用萬用表 “交流電壓檔” 測量驅動器輸出端（U/V/W）電壓，正常應為 “隨速度變化的三相交流電”（如低速時約 100~200V，高速時接近 380V）；若無電壓，先維修驅動器（參考 DSQC346B 維修），再測試電機；

• 檢查電機熔斷器：拆開電機端蓋，找到內置熔斷器（通常為 5~10A 快速熔斷器），用萬用表測量阻值，若為無窮大，更換同規格熔斷器（注意熔斷電流與原型號一致，如 5A/250V）。

2. 電機繞組故障（核心電氣故障）

• 原因：繞組匝間短路、相間短路、對地漏電（絕緣損壞），多因電機進水、過熱導致漆包線絕緣層老化。

• 維修操作：

• 輕微匝間短路：若短路匝數少，可通過 “局部加熱去除漆包線絕緣層，剪斷短路匝數后重新焊接” 修復（需專業繞組維修經驗）；

• 嚴重短路 / 漏電：更換整套電機繞組（需匹配原繞組的 “線徑、匝數、繞制方式”，如原繞組為 0.8mm 漆包線繞 120 匝，需完全一致），繞制后浸漆烘干（增強絕緣），再測試電阻與絕緣。

• 測量繞組電阻：斷電狀態下，用萬用表 “歐姆檔” 測量電機 U/V/W 三相繞組間電阻（正常應為三相阻值均衡，偏差≤5%，如 ABB IRB 6600 電機三相電阻約 5~10Ω）；若某兩相電阻接近 0Ω，為 “相間短路”；若某相電阻遠小于其他兩相，為 “匝間短路”；

• 測量對地絕緣電阻：用 “兆歐表（搖表）” 測量 U/V/W 任意一相與電機外殼（接地端）的絕緣電阻，正常應≥50MΩ（500V 搖表）；若≤1MΩ，為 “對地漏電”，需拆解電機維修繞組；

• 繞組修復 / 更換：

3. 編碼器故障（無位置反饋，電機鎖死）

• 原因：編碼器線纜斷線、編碼器內部損壞（如碼盤磨損、光電元件故障），導致電機無位置反饋，驅動器進入 “無反饋保護模式”，禁止電機轉動。

• 維修操作：

• 打開電機后端蓋，查看編碼器碼盤是否有劃痕、污染（用無塵布蘸酒精清潔）；

• 檢查編碼器光電傳感器（如紅外發射管、接收管）是否損壞，更換同型號傳感器（如 TI 的 TIL117）；

• 排查編碼器線纜：拔下編碼器接頭（如 DSQC668 的 X3 端子），用萬用表測量編碼器信號線（A/A-、B/B-、Z/Z-）是否導通，屏蔽層是否接地良好（避免干擾）；

• 檢測編碼器輸出信號：上電后，手動轉動電機軸，用示波器測量編碼器 A/B 相信號，正常應為 “相位差 90° 的方波”；若無波形，拆解電機檢查編碼器：

• 更換編碼器：若編碼器無法修復（如碼盤碎裂），更換同型號編碼器（如 ABB 專用海德漢 ERN 1387），更換后需執行 “電機與編碼器對齊”（參考 ABB 機器人 “軸標定” 流程）。

二、核心故障類型 2：電機異響 / 振動（運行時噪音大，軸抖動）

典型現象

電機運行時發出 “嗡嗡聲”“刺耳摩擦聲”，或機器人軸出現不規則抖動，示教器顯示 “30047 軸振動過大”，高速運行時故障更明顯。

故障原因與維修步驟

1. 軸承損壞（最常見機械故障）

• 原因：軸承缺油、磨損（滾珠 / 滾道剝落）、安裝偏差，導致電機轉動時產生 “金屬摩擦聲”，伴隨振動。

• 維修操作：

• 拆除電機端蓋（注意標記端蓋位置，避免裝配偏差），取出舊軸承（若軸承與軸過盈配合，用 “軸承拉馬” 拔出，避免敲壞軸頸）；

• 選擇同型號軸承（如 SKF 6205-2RS，需匹配 “內徑、外徑、厚度”，且為 “雙面密封型”，防止油污進入）；

• 安裝新軸承前，在軸承內部涂抹 “高溫潤滑脂”（如鋰基潤滑脂，耐溫 - 20~120℃），涂抹量為軸承內部空間的 1/3~1/2；用 “套筒” 均勻敲擊軸承外圈，將其壓入軸頸，避免直接敲軸承內圈；

• 手動判斷軸承狀態：斷電后，雙手握住電機軸兩端，軸向推拉 / 徑向晃動，若有明顯間隙（超過 0.1mm）或卡頓感，說明軸承損壞；

• 拆解更換軸承：

• 裝配測試：裝回端蓋，手動轉動電機軸，應無卡頓、異響，軸向 / 徑向間隙≤0.05mm。

2. 電機轉子動平衡失調（高速振動）

• 原因：轉子上的平衡塊脫落、轉子鐵芯磨損不均、電機軸彎曲，導致高速旋轉時 “離心力不平衡”，引發振動。

• 維修操作：

• 檢查轉子外觀：拆解電機，查看轉子鐵芯是否有磨損、變形，平衡塊是否缺失（通常在轉子兩端有金屬平衡塊，用螺絲固定）；

• 測量電機軸跳動：用 “百分表” 固定在電機外殼上，表頭接觸電機軸圓柱面，手動轉動軸，測量 “徑向跳動量”，正常應≤0.03mm；若超過 0.05mm，說明軸彎曲，需校直或更換電機軸；

• 動平衡校正：若轉子無明顯損傷，將轉子送至 “動平衡機” 進行校正（需專業設備），通過添加 / 去除平衡塊，使轉子動平衡精度達到 “G2.5 級”（機器人電機要求）。

3. 負載過大 / 嚙合不良（連帶振動）

• 原因：減速機齒輪磨損（導致負載波動）、電機與減速機聯軸器松動 / 錯位，引發電機 “被動振動”，伴隨異響。

• 維修操作：

• 檢查聯軸器：拆開電機與減速機之間的聯軸器，查看聯軸器是否有裂紋、橡膠墊是否老化，螺栓是否松動；若松動，用扭矩扳手按規定扭矩緊固（如 M8 螺栓扭矩為 20~25N?m）；若聯軸器損壞，更換同規格聯軸器；

• 排查減速機負載：手動轉動減速機輸入端（電機軸連接端），若有明顯卡阻或異響，先維修減速機（如更換齒輪、補充潤滑脂，參考 ABB 機器人減速機維修），再測試電機振動；

• 驗證負載匹配：通過機器人示教器查看電機 “負載電流”，正常運行時電流應≤額定電流的 80%；若電流持續超過額定值，需檢查機器人末端負載是否超重（如工具重量超過軸負載限制），或工藝參數是否合理（如加速時間過短）。

三、核心故障類型 3：電機過熱（溫度≥80℃，報 “過熱報警”）

典型現象

示教器報 “30039 電機過熱”，用紅外測溫儀測量電機外殼溫度≥85℃（正常運行溫度≤70℃），嚴重時電機自動停機保護。

故障原因與維修步驟

1. 散熱不良（環境 / 散熱結構問題）

• 原因：電機散熱風扇損壞、散熱片堵塞（油污 / 灰塵）、環境溫度過高（控制柜內溫度≥40℃），導致熱量無法散發。

• 維修操作：

• 檢查散熱風扇：查看電機后端的散熱風扇是否轉動（上電后觀察），若不轉，測量風扇供電電壓（通常為 24V 直流），若電壓正常，更換風扇（需匹配原風扇的 “轉速、風量”，如 1200rpm、20CFM）；

• 清潔散熱系統：用壓縮空氣（壓力≤0.4MPa）吹除電機散熱片、風扇罩上的灰塵 / 油污，若散熱片油污嚴重，用 “中性清洗劑”（如酒精）擦拭，晾干后裝回；

• 改善環境散熱：檢查控制柜散熱風扇是否正常，加裝通風百葉或空調（若環境溫度≥40℃），確?？刂乒駜葴囟取?5℃。

2. 繞組過載（電氣過載導致發熱）

• 原因：電機長期超額定負載運行（如末端負載超重、頻繁啟停 / 急加速），導致繞組電流過大，銅損增加，溫度升高。

• 維修操作：

• 延長加速 / 減速時間（如從 0.5s 改為 1s）；

• 減輕末端負載（如更換輕量化工具，或拆分作業流程）；

• 查看負載電流記錄：通過 RobotStudio 軟件調取電機歷史運行電流，若持續超過額定電流（如 ABB IRB 120 電機額定電流 5A，實際運行 6A 以上），需優化工藝參數：

• 檢測繞組絕緣：若過載導致繞組絕緣老化，用兆歐表測量對地絕緣電阻，若≤10MΩ，需重新浸漆烘干（增強絕緣），或更換繞組。

3. 軸承摩擦過熱（機械摩擦生熱）

• 原因：軸承缺油、安裝過緊（過盈量過大），導致摩擦阻力增加，機械能轉化為熱能，傳遞至電機外殼。

• 維修操作：

• 檢查軸承潤滑：拆解電機端蓋，查看軸承內潤滑脂是否干涸、發黑，若有，清除舊潤滑脂，重新涂抹 “高溫鋰基潤滑脂”（涂抹量 1/3~1/2）；

• 調整軸承安裝間隙：若軸承安裝過緊（手動轉動軸困難），更換 “間隙等級稍大的軸承”（如原軸承為 C3 組，更換為 C4 組），或輕微打磨軸頸（需專業操作，避免軸頸尺寸超限）。

四、核心故障類型 4：位置偏差（運動精度下降，報 “位置誤差”）

典型現象

機器人運行到目標位置后，示教器顯示 “30016 軸位置誤差過大”，實際位置與編程位置偏差超過 0.1mm（如抓取工件時偏移），重復定位精度下降。

故障原因與維修步驟

1. 編碼器精度異常（位置反饋偏差）

• 原因：編碼器碼盤污染、光電元件老化，導致 “計數脈沖丟失”；編碼器與電機軸連接松動（如鍵槽磨損），導致 “反饋位置與實際位置不同步”。

• 維修操作：

• 參考 ABB 機器人 “軸標定” 手冊，將電機軸轉到 “機械零位”，調整編碼器角度，使編碼器 Z 相（零位信號）與機械零位對齊；

• 通過 RobotStudio 軟件執行 “絕對精度標定”，修正位置偏差；

• 清潔編碼器：拆解電機后端蓋，用無塵布蘸酒精清潔編碼器碼盤（避免劃傷碼盤），檢查碼盤與軸的連接鍵是否磨損，若磨損，更換同規格鍵銷；

• 重新對齊編碼器：若編碼器與電機軸相對位置偏移，需執行 “電機 - 編碼器對齊”：

• 更換編碼器：若編碼器計數脈沖丟失（示波器觀察 A/B 相波形有缺失），更換同型號編碼器，重新標定。

2. 電機繞組匝間短路（輸出扭矩不均）

• 原因：部分繞組匝間短路，導致電機三相輸出扭矩不均衡，運行時 “丟步”，引發位置偏差。

• 維修操作：

• 測量繞組電阻：用萬用表測量 U/V/W 三相電阻，若某相電阻比其他兩相小 10% 以上，說明存在匝間短路；

• 修復 / 更換繞組：輕微短路可局部修復（剪斷短路匝數，重新焊接），嚴重短路需更換整套繞組，繞制后確保三相電阻均衡（偏差≤5%）；

• 測試扭矩均衡性：上電后，用 “扭矩扳手” 測量電機輸出扭矩（低速轉動時），確保三相扭矩無明顯差異（偏差≤8%）。

五、維修后驗證與注意事項

1. 維修后驗證流程

• 靜態檢測：測量電機繞組電阻（三相均衡）、對地絕緣電阻（≥50MΩ）、軸承間隙（≤0.05mm）；

• 動態測試：

• 空載運行：上電后，點動電機正反轉，無異響、振動，外殼溫度≤65℃；

• 負載運行：帶末端工具運行測試程序（如重復定位動作），位置偏差≤0.05mm，電流≤額定值 80%；

• 報警排查：運行 1 小時后，示教器無 “過熱、位置誤差、驅動故障” 等報警，確認維修合格。

2. 安全與專業注意事項

• 斷電操作：拆解電機前必須斷開機器人總電源，拔下動力線和編碼器線，避免觸電或損壞驅動器；

• 備件匹配：更換軸承、編碼器、繞組時，必須使用與原型號一致的備件（如 ABB 原廠或同等精度的替代件），避免因規格不符導致二次故障；

• 專業工具：需使用 “扭矩扳手、百分表、兆歐表、示波器” 等專業工具，避免憑經驗操作（如軸承安裝過緊導致過熱）；

• 復雜故障處理：若電機軸彎曲、轉子嚴重損壞，建議更換整套電機（ABB 原廠電機），避免維修后精度不達標影響機器人性能。

通過以上故障解析與維修步驟，可系統性解決 ABB 機器人伺服電機的常見問題，核心是 “先區分電氣故障（供電、繞組、編碼器）與機械故障（軸承、轉子、負載），再按‘從易到難、先外后內’的順序排查”，維修后務必通過靜態檢測與動態驗證，確保電機恢復精準運行能力。
