SIMATIC S7-1500 是西門子公司推出的一款模塊化、可擴展的通用 PLC 系統，主要用于離散自動化領域的各種自動化應用。以下是其詳細介紹：

性能特點

• 高速指令執行：具備高速指令執行能力，通過語言擴展、新數據類型、更快速的背板總線以及優化的代碼生成等技術，提高了程序的執行效率。

• 高性能通信：以 PROFINET IO（雙端口交換機）作為標準接口，從 CPU 1515-2 PN 開始支持，可增加一個或多個額外的集成 PROFINET 接口作為智能設備，用于網絡隔離或連接更多設備。還支持 OPC UA 服務器（數據訪問）和客戶端作為運行時選件，便于連接非西門子設備 / 系統。

• 集成工藝功能：無需附加模塊就可集成運動控制功能，通過標準化的塊（PLCopen）連接模擬驅動和 PROFIdrive 驅動，支持速度控制軸、定位軸等多種運動控制模式。此外，還集成了高速計數、位置檢測、測量等工藝功能。

集成安全功能

• 故障安全控制：故障安全 SIMATIC S7-1500 (T) F 控制器可在同一控制器上處理標準程序和安全程序，故障安全用戶程序和標準用戶程序在 TIA Portal 中使用相同編輯器創建，方便分析故障安全數據。

• 多種安全保護：通過密碼進行專有技術保護，防止未經授權讀取和修改程序塊；通過復制保護將程序塊與存儲卡序列號綁定；具有四個不同授權級別的權限，可限制與 HMI 設備之間的通信；還可通過以太網通信處理器 CP 1543-1 的防火墻提供附加訪問保護，建立安全 VPN 連接。

冗余系統

冗余 S7-1500R/H CPU 適用于對 PLC 可用性要求極高的應用，兩個 CPU 通過 PROFINET IO 環網與 I/O 站相連，通過該環網或單獨的 FOC 同步電纜實現同步，萬一 CPU 出現故障，后備 CPU 自動承擔控制任務，數據不會丟失。

設計與操作

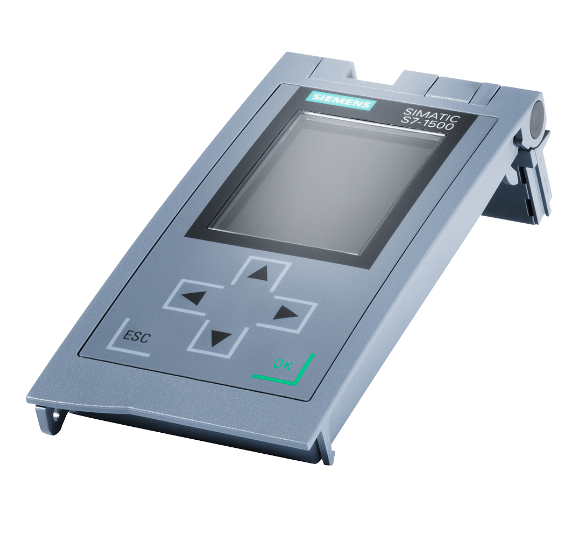

• 配備顯示器：部分 CPU 配備顯示器，可顯示純文本信息，如連接模塊的訂貨號、固件版本等，還可直接設置 CPU 的 IP 地址及進行網絡設置，以普通文本形式顯示錯誤消息，縮短停機時間。

• 統一前連接器：所有模塊采用統一的前連接器，并具有集成式電壓橋接件，簡化了庫存和布線。

• 分布式擴展：通過 PROFINET 接口模塊 IM 155-5，可針對 ET 200MP I/O 系統使用最多 30 個信號模塊、通信模塊和工藝功能模塊，集中和分布式運行的操作和系統功能無差別。

集成系統診斷

CPU 的集成系統診斷默認激活，可在顯示器、TIA Portal、HMI 和 Web 服務器中以普通文本形式一致地顯示系統診斷信息，甚至可顯示變頻器消息，且即使 CPU 處于停止?fàn)顟B(tài)，也會更新消息，系統診斷功能集成在 CPU 固件中，無需用戶組態。
