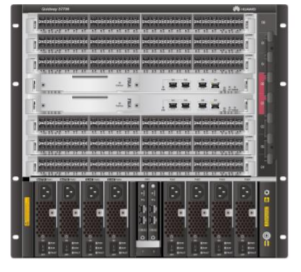

華為S7706 PoE交換機產品描述:

產品特點

讓網絡更敏捷地為業務服務

? S7700 內置高速靈活的以太網絡處理器，針對以太網專屬設計。憑借其靈活的報文處理及流量控制能力，深入貼近業務，滿

足現在及未來的各種挑戰，助力客戶構建彈性擴展的網絡。

? S7700 采用全可編程架構，可以完全自定義流量的轉發模式、轉發行為和查找算法。通過微碼編程實現新業務，客戶無需更

換新的硬件，快速靈活，6 個月即可上線。

更敏捷地實現豐富業務特性

? S7700 支持隨板 AC，業務單板同時兼具無線 AC 功能，無需額外購買 AC 硬件；整機最大可管理 4K AP；整機轉發性能可

達 T-bit 級，解決外置 AC 處理性能瓶頸，助力客戶從容面向高速無線時代。

? S7700 支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持 PPPoE/802.1X/MAC/Portal 等多種認證方

式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的

飛躍。

? SVF 2.0 超級虛擬交換網，創新實現不僅將盒式交換機縱向虛擬為框式交換機板卡，而且將 AP 縱向虛擬為框式交換機的端

口，使得原來“核心/匯聚+接入交換機+AP”的網絡架構，虛擬化為一臺設備進行管理，簡化網絡管理。

? iPCA 網絡包守恒算法，改變了傳統利用模擬流量做故障定位的檢測模型，可對任意業務流隨時隨地逐點檢測網絡質量，無

需額外開銷；可在短時間內立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大

轉變。

? 1588v2 和同步以太，滿足網絡設備間的高精度時間同步，相比 GPS 的時間同步方案，提升安全的同時降低成本。

? Service Chain 多業務虛擬化，對網絡增值業務處理能力（如防火墻 FW）進行虛擬化，從而園區網絡可以無差別地利用這

些能力，而不受物理位置的約束。

強大的業務處理能力，提升網絡架構擴展性

? 超高萬兆和 100G 端口密度，單臺設備最大支持 576 個 10GE 端口，288 個 Multi-GE 端口，144 個 40GE 端口，96 個

100GE 端口，充分滿足多媒體視頻會議、數據訪問等大帶寬應用需求。

? 多業務路由交換平臺，滿足企業接入、匯聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、

低時延、全業務的一體化網絡解決方案。

? 支持分布式 L2/L3 MPLS VPN 功能，支持 MPLS、VPLS、分層 VPLS、VLL，滿足企業 VPN 等接入需求。

? 完善的二、三層組播協議，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視

頻會議接入需求。

運營級高可靠性設計，可視化故障診斷

? S7700 具備超越 5 個 9 的高可靠性，主控、電源、風扇框等關鍵部件采用冗余設計，所有模塊均支持熱插拔。

? S7700 采用創新性 CSS 交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題，同時

可以通過跨框鏈路聚合提高鏈路的利用率，并消除單點故障。

? S7700 支持業務口集群技術，普通業務端口可以復用為集群端口，使端口應用更加靈活。

? S7700 支持快速自愈保護技術 HSR（High-speed Self Recovery），基于華為 ENP 板卡，獨家實現端到端 IP MPLS 承載網

50ms 倒換保護，進一步提升網絡可靠性。

S7700 系列智能路由交換機 3

? 專用的故障檢測定位子卡，提供硬件 BFD，提供 3.3ms 高精度硬件級以太 OAM 功能，802.3ah、802.1ag 和 ITU-Y.1731

標準協議，網絡故障發生時能夠在第一時間檢測所有終端 Session 聯通性，圖形化網管故障診斷界面，設備節點、鏈路自動遍

歷，實現網絡快速故障檢測與定位。

? 冗余控制引擎間主備無縫切換，設備優雅重啟實現 NSF 無中斷轉發。支持 ISSU 業務運行中軟件升級，設備軟件升級過程中

確保關鍵業務和服務不中斷。

完善的 QoS 機制，提升語音、視頻用戶體驗

? S7700 提供高品質的 HQoS（Hierarchical Quality of Service）能力，支持從鏈路層到應用層流分類技術，具備完善的隊

列調度算法、擁塞控制算法，能夠?qū)?shù)據流實現多級的精確調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。

? S7700 提供硬件組播 QoS 低延時隊列，全面滿足企業視頻業務優先級保障需求，為視頻會議、監控等關鍵業務提供高質量

承載保障。

? 創新的優先級調度算法，對傳統 QoS 隊列調度進行了專門針對企業語音與視頻的優化，大幅降低 IP 語音時延、消除視頻馬

賽克，提高用戶體驗。

高性能 IPv6 業務能力，IPv4 到 IPv6 平滑升級

? S7700 軟硬件平臺均支持 IPv6，取得工信部 IPv6 入網認證和 IPv6 Ready 第二階段金色認證。

? 支持 IPv4/IPv6 雙協議棧，支持多種隧道技術，支持 IPv6 靜態路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6 組播，滿足

IPv6 獨立組網和 IPv4/IPv6 混合組網要求。

強大的網絡流量分析能力，隨時網絡健康診斷

? S7700 支持 NetStream 業務分析功能，滿足用戶對網絡流量實時采集、分析需要。

? 支持 NetStream V5/V8/V9 多種報文格式，支持聚合流量模板，減輕網絡采集器系統壓力，支持實時流量采集、動態報表

生成、屬性分析、流量異常告警等功能。

? 幫助客戶對網絡流量進行實時監控、現網設備吞吐分析，為優化網絡結構、科學合理擴容提供決策依據。

全方位安全保護，應對企業內外部安全威脅

? S7700 支持 MACsec，提供逐跳設備的數據安全傳輸，適用于政府、金融等對數據機密性要求較高的場合。

? NGFW 新一代防火墻業務處理板，在提供傳統防火墻、身份認證、Anti-DDoS 等基礎防御功能外，同時支持 IPS、反垃圾

郵件、Web 安全、應用控制等專業安全功能。

? 提供完善的 NAC 解決方案，支持 MAC 地址認證、Portal 認證、802.1x 認證、DHCP Snooping 觸發認證多種認證方式，

有效應對啞終端接入、移動設備接入和集中式 IP 地址分配等多種接入方式的安全挑戰，確保企業網絡安全。

? 提供 2 級 CPU 保護機制，支持 1K CPU 硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及

控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。

創新節能芯片，智能功耗控制

? 創新節能芯片，實現按流量動態調整功率，支持端口休眠，無流量不耗電。

? 智能 PoE 供電，可以實現基于 PD 設備角色啟動不同的能源管理方案，保持設備能源管理彈性。

? 支持 IEEE 802.3az 能效以太網標準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀態快速轉換，低流量低功

耗
