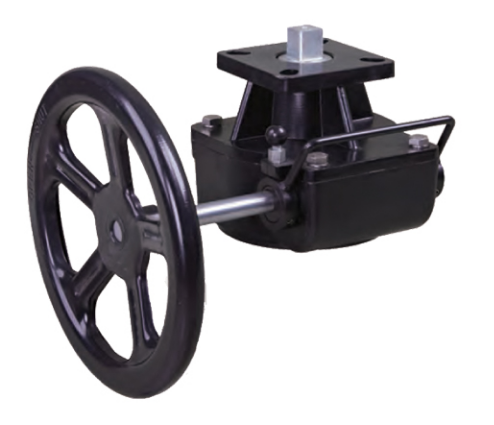

手輪操作機構概述：

減速器可與氣動裝置聯合使用，用于90度開啟的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。

手輪操作機構使用說明：

減速器底面與閥門連接，支架面與氣缸連接，閥軸與渦輪內孔配合穿過，閥軸端四方與氣缸方孔配合；（工作過程：氣動時氣缸帶去閥軸，渦輪同轉。手動時渦輪與蝸桿齒合，帶動閥軸轉動，氣缸活塞亦隨動）。

轉動手柄（外轉180度）在合上蝸桿時，會出現頂齒現象，需轉動手輪一個角度即可合上；

減速器的支架蓋有三種，用戶可根據需要選用，配置不同的型號的氣缸；

氣動與手動不能同時驅動。

手輪操作機構注意特點：

體積小、重量輕、設計合理、樣式新穎；

產品系列化，輸出扭矩與氣動裝置，各種閥門匹配；

渦輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據選擇裝置同閥門的相對位置；

可自由切換手動和氣動：提起限位銷，旋轉偏心裝置180度，限位銷自動限位，實現氣動；反之，實現手動；

產品出廠時，裝有專用潤滑脂，與閥裝配后，整體密封、防塵、防水；

防護等級IP65。

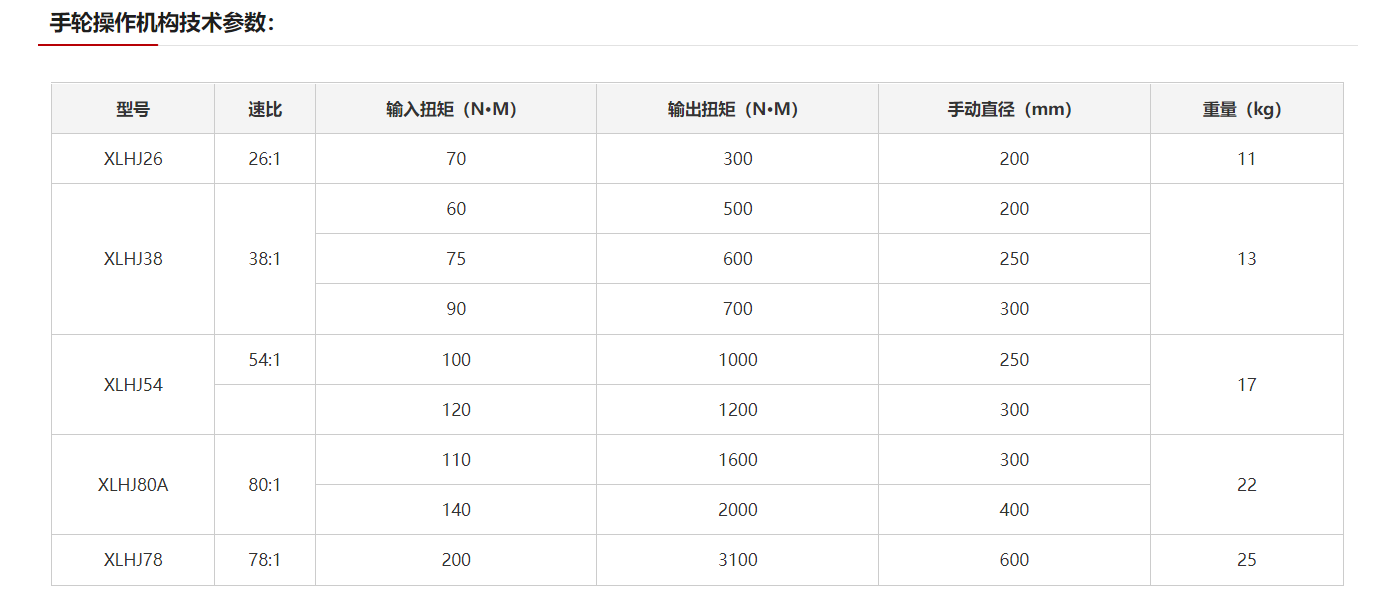

手輪操作機構技術參數：

閥門的安裝與維護：

1、閥門安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）閥門安裝前，應先徹底清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
